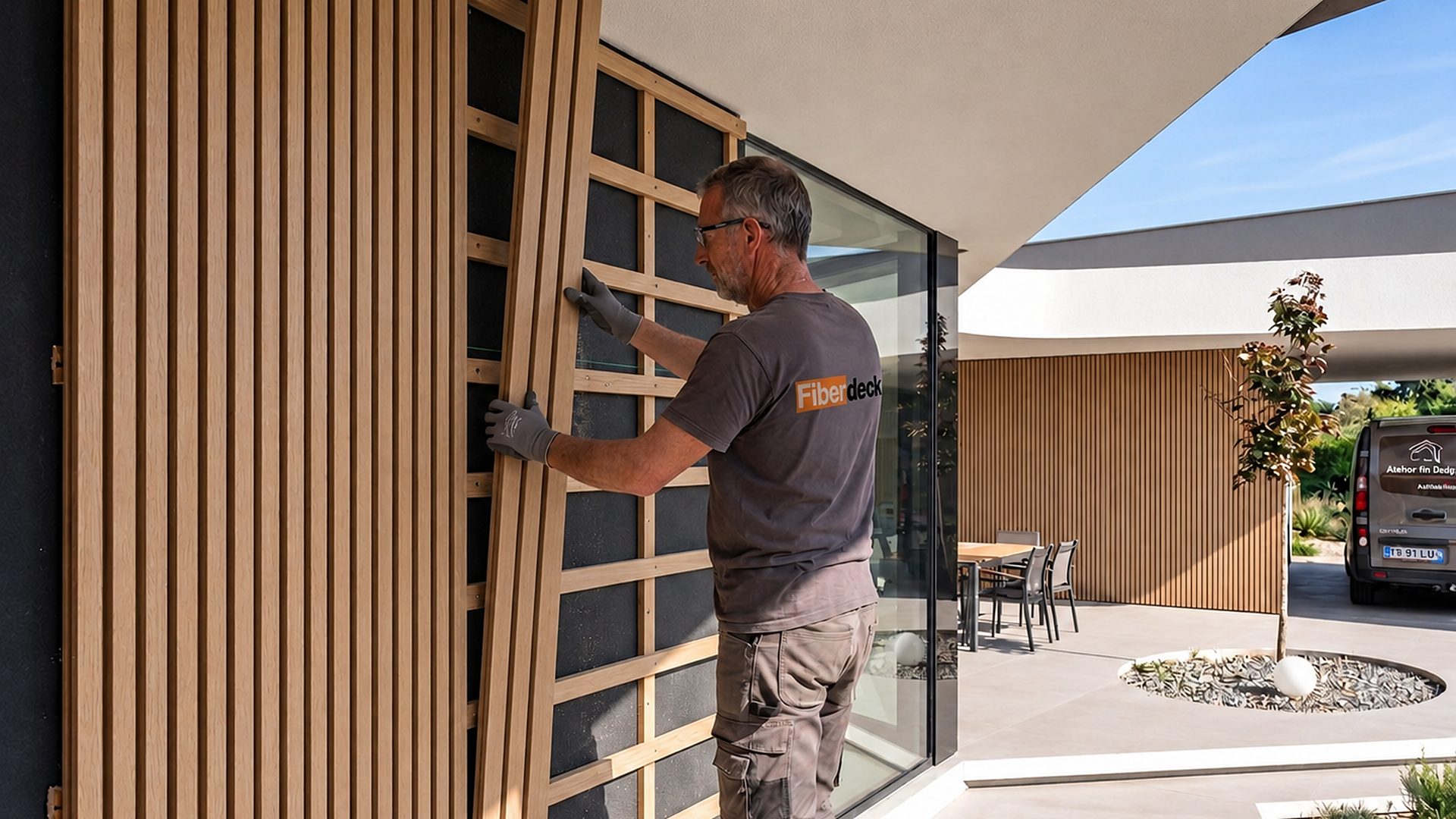

Jak zamontować okładzinę elewacyjną kompozytową? Poradnik krok po kroku

Prawidłowo wykonany montaż sprawia, że elewacja kompozytowa pozostaje stabilna, wentylowana i estetyczna przez wiele lat. Ten poradnik dotyczy wszystkich okładzin WEO® i krok po kroku przedstawia zalecenia montażowe: materiały, ruszt, wentylację, montaż pionowy lub poziomy, mocowanie i wykończenie, zarówno w nowym budownictwie, jak i przy renowacji.

Podane wymiary i oznaczenia wkrętów pochodzą z instrukcji technicznej desek WEO®35 i WEO®60, najczęściej montowanych. Dla WEO® Essential i WEO® 120-60 obowiązują te same zasady (wentylowany ruszt, szczelina powietrzna, rozszerzalność 1 mm na metr bieżący); w przypadku WEO® Essential zmienia się jedynie rozstaw rusztu (400 mm). Szczegóły mocowania znajdziesz w karcie produktu.

Jakie materiały i narzędzia są potrzebne do montażu elewacji kompozytowej?

Przed rozpoczęciem pracy przygotuj odpowiednie materiały i narzędzia:

• Deski elewacyjne WEO® z wybranej serii:
  • WEO®35 i WEO®60: efekt ażurowych lameli, szerokość całkowita 170 mm, szerokość krycia 140 mm, długości 2,90 m lub 3,90 m.
  • WEO® Essential: profil zakładkowy na pióro i wpust, 15 × 173 mm, długości 2,90 m lub 3,90 m, mocowanie niewidoczne. Uwaga: ruszt wymaga rozstawu 400 mm.
  • WEO® 120-60: efekt ażurowych lameli o dwóch szerokościach (120 i 60 mm) na jednej desce, długość 3,90 m.
• Ruszt: łaty drewniane w klasie użytkowania 2 z taśmą ochronną lub 3b, o klasie wytrzymałości co najmniej C18, albo ruszt metalowy.
• Membranę wiatroizolacyjną i taśmę EPDM do zabezpieczenia łat.
• Wkręty ze stali nierdzewnej: samowierczące wkręty nierdzewne do WEO® Essential i WEO® 120-60; do WEO®35 i WEO®60 wkręty nierdzewne A2 Fiberdeck:
  • Mocowanie niewidoczne (montaż pionowy): wkręty 4,2 × 32 mm, nr ref. FD1940, opakowanie 200 szt.
  • Mocowanie widoczne: wkręty 4,2 × 38 mm z kolorowym łbem, nr ref. FD1447–FD1451 w zależności od koloru, opakowanie 100 szt. z bitem T20.
• Dopasowane profile wykończeniowe z lakierowanego aluminium: profil F 65 × 80 mm, profil Click 50 × 50 mm lub 35 × 41 mm. Do WEO® Essential: aluminiowy profil startowy i lakierowane kątowniki narożne 35 × 45 mm.
• Ukośnicę na stole do przycinania.
• Wkrętarkę z ogranicznikiem momentu obrotowego lub ogranicznikiem głębokości. Zakrętarka udarowa jest niedozwolona: zbyt mocno wkręcony łeb wkrętu może spowodować pęknięcie deski.

Dla WEO®35 i WEO®60 przyjmij około 12 wkrętów na m² (rozstaw 600 mm) oraz 2,46 deski na m² przy długości 2,90 m lub 1,83 deski na m² przy długości 3,90 m.

Etapy montażu okładziny elewacyjnej kompozytowej

Montaż desek WEO® przebiega w ustalonej kolejności, od zabezpieczenia podłoża po wykończenie. Film poniżej pokazuje kompletny montaż okładziny WEO®35:

Krok 1:składowanie desek i zabezpieczenie podłoża

Kompozyt jest wrażliwy na pełzanie: zawsze składuj deski na płasko, podparte na całej długości, pod plandeką ochronną palety i bez obciążenia. Przenoś je pojedynczo lub po dwie, na krawędzi. Na budowie zacznij od rozwinięcia i przymocowania membrany do podłoża.

Krok 2:montaż rusztu

Ruszt przenosi obciążenia od wiatru i utrzymuje okładzinę w odległości od ściany. Jego przekrój zależy od podłoża:

• Montaż bezpośrednio na murze (pustak, beton): łaty 27 × 40 mm.
• Montaż z ociepleniem od zewnątrz: pierwsza warstwa krokwi 60 × 40 mm, a na niej druga warstwa łat 27 × 40 mm.
• Ruszt metalowy: ruszt i wsporniki kątowe zgodne z Cahier du CSTB 3194_V2, z szerokością oparcia na profilu co najmniej 30 mm.

Rozstaw łat wynosi maksymalnie 600 mm dla WEO®35, WEO®60 i WEO® 120-60 (645 mm w budynkach o konstrukcji szkieletowej drewnianej dla WEO®35 i WEO®60) oraz 400 mm dla WEO® Essential. W miejscach styku desek podwój łaty: przy pełnych długościach 2,90 m lub 3,90 m zastosuj rozstaw 300 mm na końcach desek. Zabezpiecz łaty taśmą EPDM.

Krok 3:zapewnienie wentylacji i odstępu od gruntu

Między tylną stroną desek a ścianą nośną lub izolacją musi pozostać ciągła szczelina powietrzna o grubości co najmniej 20 mm. Zapewnij wentylację na dole i u góry, z otworem 15 mm przy attyce, ościeżu i nadprożu okiennym. U podstawy elewacji zachowaj 150 mm odstępu od gotowego terenu; na twardym podłożu z rusztem metalowym wystarczy 50 mm.

Krok 4:kalibracja i przycinanie desek

Deski mogą mieć produkcyjny naddatek długości do 10 mm. Zawsze przycinaj je ukośnicą na wymiar, aby uzyskać prostopadłe krawędzie i równe połączenia.

Krok 5:układanie i mocowanie desek

Sposób mocowania zależy od kierunku montażu: wkręty widoczne przy montażu poziomym, niewidoczne lub widoczne przy montażu pionowym. Obie metody opisano w kolejnej części. W każdym przypadku styk dwóch desek zawsze wypada na łacie, a łeb wkrętu opiera się o deskę bez docisku.

Krok 6:dylatacja i wykończenie

Deski WEO® wydłużają się o około 1 mm na metr bieżący przy różnicy temperatur 40 °C: deska o długości 3,90 m, która rano ma 5 °C, a po południu 40 °C, wydłuża się o około 3 mm. Dlatego zostaw 5 mm szczeliny między każdym końcem deski a każdą przeszkodą (stolarka, ściana, narożnik, inna deska). Następnie zakryj szczeliny i krawędzie cięcia dopasowanymi profilami z lakierowanego aluminium (profil F lub system Click), na narożnikach zewnętrznych i wewnętrznych oraz wokół otworów.

Montaż pionowy czy poziomy: jakie są różnice?

Wszystkie deski WEO® (WEO®35, WEO®60, WEO® Essential i WEO® 120-60) można montować zarówno poziomo, jak i pionowo. Wybór jest przede wszystkim estetyczny, ale wpływa na budowę rusztu i sposób mocowania. Tabela przedstawia zalecenia instrukcji dla WEO®35 i WEO®60.

Montaż poziomy okładziny kompozytowej

Układaj deski od dołu do góry, rząd po rzędzie, a nie pionowymi pasami, aby na bieżąco dopasowywać deski i wyrównywać połączenia. Wpust znajduje się na dole, a pióro u góry, dzięki czemu woda nie zalega.

Na powierzchni zasadniczej umieść na każdej łacie jeden kolorowy wkręt (nr ref. FD1447–FD1451) w jednym rowku, czyli co 600 mm. Nawierć deskę otworem Ø 6 mm, aby mogła pracować, zachowaj 15 mm odstępu od końca deski i od krawędzi łat drewnianych i wkręcaj bez docisku.

Montaż pionowy okładziny kompozytowej

Montaż pionowy wymaga podwójnego, krzyżowego rusztu drewnianego, aby powietrze mogło przepływać za deskami od dołu do góry. Zewnętrzna warstwa, do której mocuje się deski, jest zabezpieczona taśmą EPDM.

Przykręć każdą deskę do każdej łaty (rozstaw 600 mm) wkrętem FD1940 w dolnym piórze: mocowanie pozostaje niewidoczne. Na narożnikach i w miejscach szczególnych dodaj kolorowy wkręt w zagłębieniu fali (nr ref. FD1447–FD1451). Przy mocowaniu widocznym wkręt FD1940 można zastąpić wkrętami kolorowymi, zgodnie z tymi samymi zaleceniami co przy montażu poziomym.

Fiberdeck oferuje kilka serii o różnych szerokościach i wyglądzie: oprócz bestsellerów WEO®35 i WEO®60 do wyboru są także WEO® Essential i WEO® 120-60, w zależności od pożądanego stylu elewacji.

Błędy montażowe, których należy unikać

Większość problemów z okładziną kompozytową nie wynika z materiału, lecz z montażu. Na co zwrócić uwagę:

Po montażu: minimalna pielęgnacja elewacji kompozytowej

Warstwa polietylenu z koekstruzji pokrywa całą powierzchnię desek: chroni je przed wilgocią, plamami i promieniowaniem UV, a kolor utrzymuje się przez 20 lat bez widocznych przebarwień. Odnawianie wyglądu nie jest potrzebne: wystarczy mycie łagodnym domowym detergentem, bez środków ściernych. Uszkodzoną deskę można wymienić pojedynczo; sposób opisano w instrukcji technicznej WEO® (PDF, po angielsku).

System WEO® posiada Avis Technique CSTB (nr 2.2_23-1855_V1), a deski spełniają wymagania normy wyrobu EN 15534.
